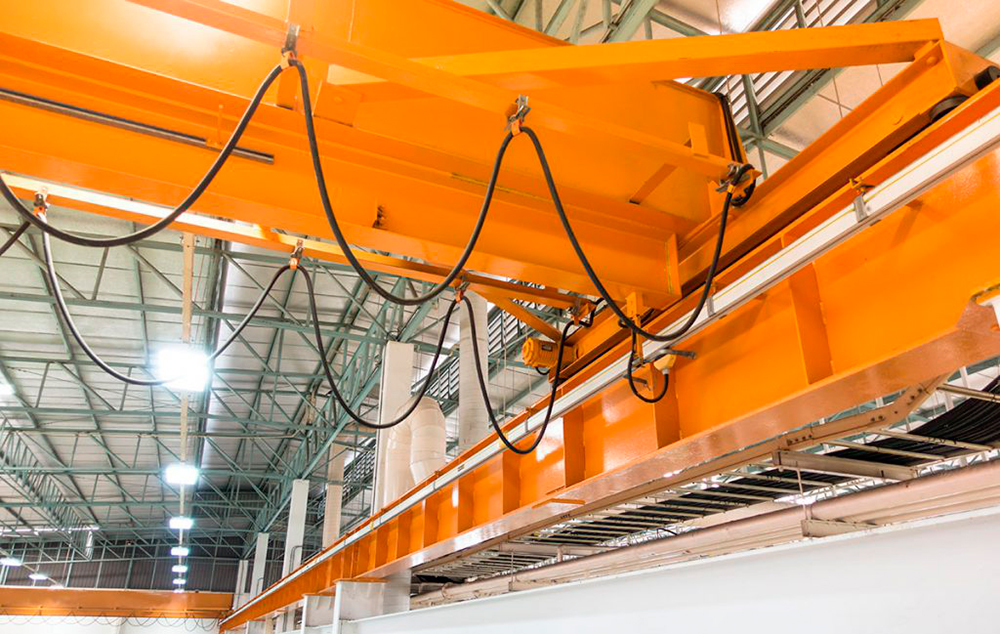

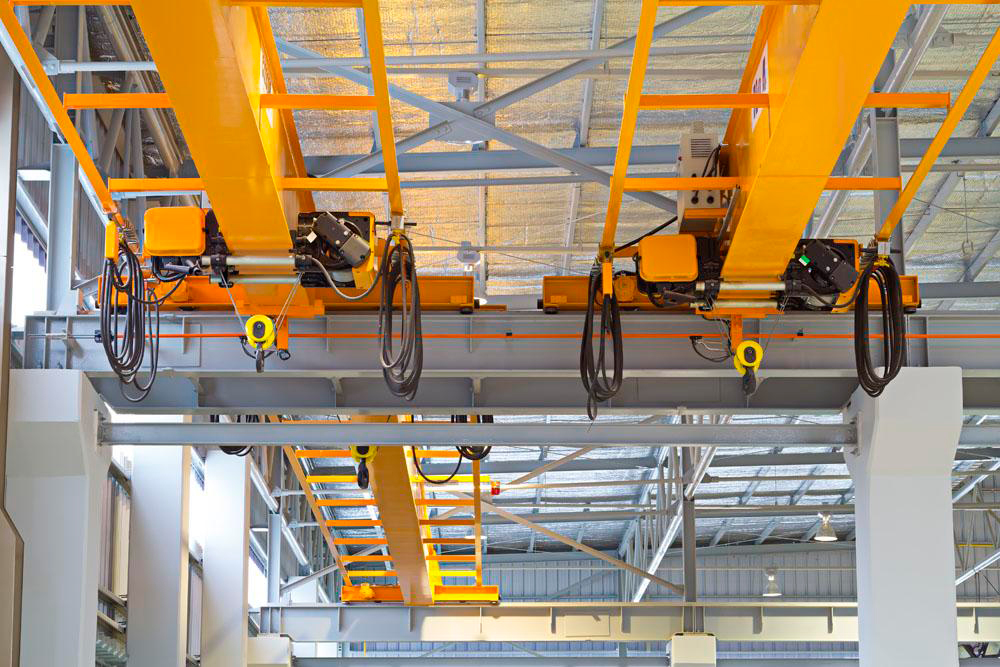

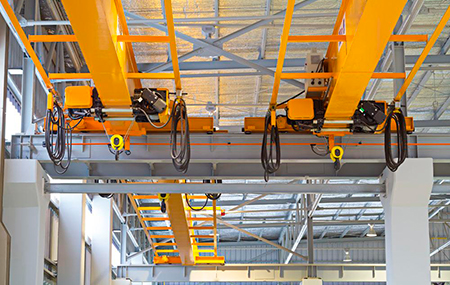

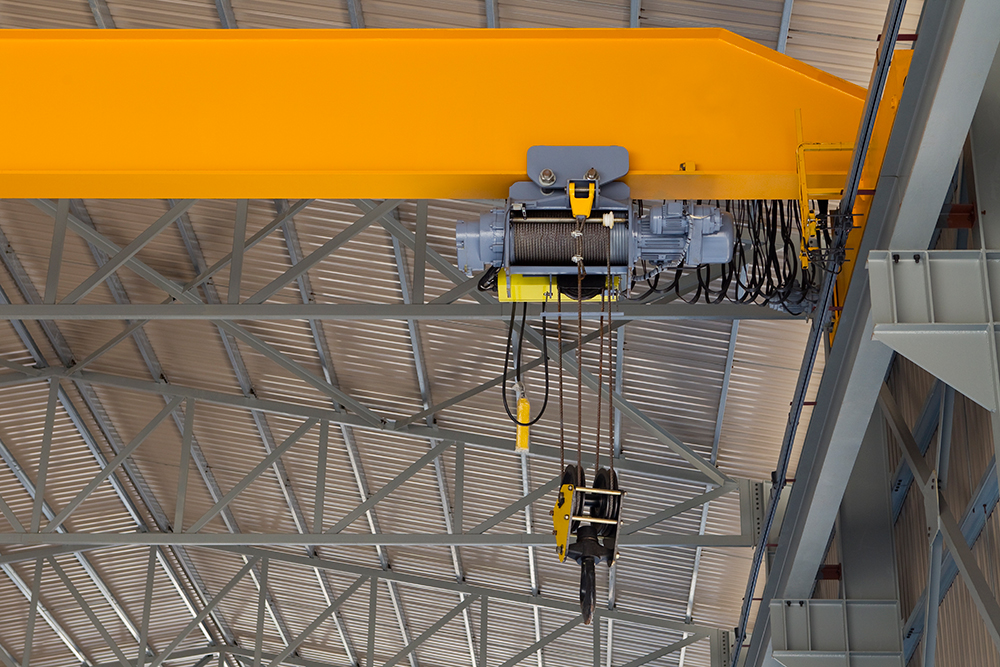

Подкрановые балки широко применяются в сфере строительства. Они представляют собой стальные ригели и основные составляющие несущей части крановой конструкции. Стальные подкрановые балки классифицируют на разрезные и неразрезные. Наибольшее распространение получили разрезные элементы, которые отличаются простотой конструкции, низкой чувствительностью к осадкам опор, несложной технологией изготовлениея, большей высотой в сравнении с другим видом.

Условия использования

Изделия широко применяются, благодаря возможности установки на всевозможные колонны и открытые эстакады. Монтаж их в условиях железобетонной конструкции производится при длине пролета 12 м. Основные условия монтажа к металлическому каркасу: шаг 6, 12, 18 и 24 м. На подкрановые балки интенсивно оказывают воздействие используемые динамические силы, нагрузки и высокие напряжения. Поэтому к выбору материала особые требования. Главные критерии: шаг колонн, время работы, грузоподъемность крана.

Продукция нашего завода

Сечение балок

В зависимости от типа сечения строительные элементы классифицируют как сплошные и сквозные. Сплошные балки производятся из прокатного двутавра, в котором усиливается верхний пояс при помощи уголков или листов. Их применяют при условии шага в 6 м и грузоподъемности крановой конструкции максимум 20 тонн. Как правило, чаще используются подобные металлоконструкции с сечением из трех листов на сварке. Для кранов с большой грузоподъемностью и сложным режимом работы целесообразно применение клепаных балок. В зданиях с шагом в 12 м и больше используют сквозные конструкции, в которых при производстве задействуется на 20% меньше стали.

Параметры сплошных балок: высота сечения колеблется в пределах 650-2050 мм с градацией в 200 мм. В конструкциях с шагом в 6 м и при применении крана с грузоподъемностью максимально до 200 кН высота изделия равна 0,8 м. При грузоподъемности выше 300 кН высота изделия составляет 1,3 м. При условиях шага в 12 м применяют строительные элементы высотой в 1, 6 м. Для того чтобы обеспечить требуемые параметры устойчивости стальные подкрановые конструкции усиливаются с обоих сторон поперечными ребрами с шагом в 1, 5м. При условиях пролета 18 и 24 м балки упрочняют продольным ребром.

Монтаж

В зависимости от конструктивных особенностей существуют разрезные и неразрезные балки. Разрезные обладают одинаковыми параметрами сечения и стыкуются на колоннах. Второй вид монтируется при помощи сварки. Размер стальной металлоконструкции зависит от использования пролетов между крайними и средними колоннами. Монтаж профилей разной высоты осуществляется при выравнивании по верхнему краю. Крепление к железобетонным столбам производится посредством анкерных соединение и сварки закладных элементов. По окончанию установочного процесса заваривают гайки. На последних этапах к подкрановым балкам приваривают металлический ограничитель.
