Фермы - это висячие конструкции, которые передают нагрузку на опоры. Они входят в число базовых элементов каркаса.

Металлические стропильные фермы внешне представляют собой решетчатые сквозные металлоконструкции. От них зависит уклон кровли, расположение чердачных перекрытий, длина пролета. Эти стальные изделия очень прочны, они могут использоваться при создании перекрытий в зданиях с пролетами свыше 24 м.

Особенности конструкции

Конструкция стальной стропильной фермы обычно включает 2 металлических прута. Между ними размещаются несколько стержней, соединенных в форме зигзага. Такая компоновка обеспечивает высокую устойчивость при сравнительно низком расходе металла. К основным конструктивным элементам относятся:

  • пояса;
  • решетка;

Последний компонент создан из стоек и раскосов. Соединение поясов и решетки между собой осуществляется с помощью сварки. В этих целях можно использовать и фасонные элементы. Узлы создаются благодаря плотному примыканию составных частей.

Преимущества

Чтобы обеспечить повышенную жесткость конструкции, применяются стропильные системы из металла. К их преимуществам относят:

  • прочность;
  • долговечность;
  • пожаробезопасность;
  • устойчивость к гниению.

Основным достоинством ферм является высокая прочность при сравнительно небольшом весе. Особенно удобны эти стальные конструкции при возведении пролетов длиной свыше 10 м. Они не подвержены воздействиям грибка и плесени, не гниют и не горят. Длительность их службы рассчитана на 100 лет.

Материалы

Главными требованиями к материалу являются обеспечение прочности, надежности и устойчивости конструкций. Обычно рассматриваемые изделия производят из профильной стали. Производство металлических стропильных ферм преимущественно происходит с применением уголка. Для более тяжелых сооружений можно использовать тавровый или двутавровый профиль.

При возведении гидротехнических объектов применяются профильные трубы. Им отдают предпочтение и при индивидуальном строительстве. Причина этого заключается в более низком удельном весе. Конструкции из них разрешается собирать прямо на строительных площадках. Стропильные изделия из труб можно использовать при применении легких кровельных материалов. К ним относят ондулин, поликарбонат, прозрачный шифер.

Виды поясов

Форма поясов зависит от конфигурации кровли, величины нагрузки, размеров пролетов. В зависимости от геометрических очертаний этих элементов стропильные фермы делятся на следующие разновидности:

Параллельные

Повторяемость элементов дает возможность унифицировать конструкцию. Эту разновидность используют при возведении мягких кровель.

Трапецеидальные

Трапецеидальные пояса в сочетании с колоннами позволяют создавать жесткие узлы рам и повышать жесткость зданий.

Полигональные

Полигональные - принято использовать для тяжелых строений с большими пролетами.

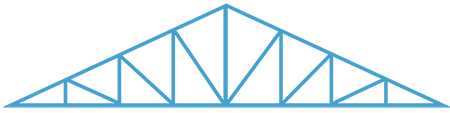

Треугольные

Треугольные - подходят для крутых крыш. Их применяют, когда необходимо обеспечить приток естественного света внутрь возводимого дома.

Системы решеток

Постоянство конфигурации этих изделий при любых нагрузках на них обеспечивается благодаря специальному устройству решеток. При каждом из приведенных выше очертаний поясов могут применяться различные типы этих элементов. К ним относятся:

Треугольная

Раскосная

Cпециальная

Треугольная решетка является самой распространенной. Она наиболее эффективна при параллельных и трапецеидальных поясах. Возможен ее совместный монтаж с треугольными поясами. Раскосная - состоит из зигзагообразно соединенных стоек и раскосов. Она более трудоемка, для ее изготовления необходим больший расход материала. К специальным относятся крестовые и шпренгельные решетки. Они применяются при крупных размерах сооружений.
